Integracja oświetlenia podstawowego i awaryjnego

W tradycyjnym podejściu do projektowania instalacji elektrycznych w budynkach, systemy oświetlenia podstawowego (ogólnego) i oświetlenia awaryjnego traktowane są jako dwa odrębne, niezależne byty. Każdy z nich ma swoje dedykowane oprawy, często osobne okablowanie sterujące, własne procedury testowania i konserwacji. Choć takie rozwiązanie zapewnia podstawową funkcjonalność, w dobie inteligentnych budynków i rosnącej potrzeby optymalizacji kosztów oraz zarządzania energią, staje się ono coraz mniej efektywne. Nowoczesne podejście zakłada integrację oświetlenia podstawowego i awaryjnego w ramach jednego, spójnego systemu zarządzania oświetleniem (LMS - Lighting Management System). Wykorzystanie zaawansowanych protokołów komunikacyjnych, takich jak DALI, pozwala nie tylko na centralne sterowanie i monitorowanie obu typów oświetlenia, ale także na osiągnięcie synergii, która przekłada się na realne korzyści w zakresie efektywności energetycznej, bezpieczeństwa i uproszczenia zarządzania całym systemem. W tym artykule przyjrzymy się bliżej koncepcji zintegrowanych systemów oświetleniowych, ich zaletom oraz roli, jaką w ich tworzeniu odgrywają nowoczesne technologie i produkty, w tym te oferowane przez Awex.

Tradycyjne podejście vs. zintegrowane systemy oświetleniowe

Klasyczne rozwiązanie opiera się na fizycznym rozdziale systemów:

• Oświetlenie podstawowe: sterowane zazwyczaj prostymi włącznikami, ściemniaczami lub systemami dedykowanymi tylko do oświetlenia ogólnego.
• Oświetlenie awaryjne: działające autonomicznie (oprawy z własnymi bateriami) lub zasilane z centralnej baterii, często wymagające osobnych procedur testowania (ręcznych lub półautomatycznych) i odrębnej dokumentacji.

Takie podejście, choć sprawdzone, ma swoje wady:

• Złożoność instalacji: często wymaga prowadzenia oddzielnych linii zasilających i sterujących dla obu systemów.
• Utrudniona konserwacja: konieczność zarządzania dwoma niezależnymi systemami, prowadzenia dwóch osobnych harmonogramów testów i przeglądów oraz podwójnej dokumentacji.
• Ograniczona elastyczność: trudności w rekonfiguracji lub wprowadzaniu zmian w działaniu systemu bez ingerencji w okablowanie.
• Brak synergii: systemy działają obok siebie, nie wykorzystując potencjału wzajemnej komunikacji czy współdzielenia komponentów (np. czujników).

Podejście zintegrowane zakłada wykorzystanie wspólnej platformy komunikacyjnej i sterującej do zarządzania zarówno oprawami oświetlenia podstawowego, jak i awaryjnego. Pozwala to na stworzenie inteligentnego ekosystemu oświetleniowego, który jest bardziej efektywny, elastyczny i łatwiejszy w zarządzaniu. Kluczem do realizacji tej koncepcji stał się cyfrowy standard komunikacji DALI.

DALI – Klucz do inteligentnej integracji oświetlenia

DALI (Digital Addressable Lighting Interface) to międzynarodowy standard (IEC 62386) opisujący cyfrowy protokół komunikacyjny dedykowany do sterowania oświetleniem. W przeciwieństwie do starszych systemów analogowych (np. 1-10V), DALI oferuje znacznie większe możliwości i elastyczność.

Jak działa DALI?

• Cyfrowe adresowanie: każdemu urządzeniu DALI (oprawie, czujnikowi, zasilaczowi) można przypisać unikalny adres (lub przypisać je do grup), co pozwala na indywidualne sterowanie każdym z nich za pomocą wspólnej, dwużyłowej magistrali sterującej.
• Dwukierunkowa komunikacja: urządzenia DALI nie tylko odbierają polecenia (np. włącz, wyłącz, ściemnij), ale także mogą wysyłać informacje zwrotne do systemu zarządzającego (np. o swoim stanie, awarii lampy, awarii zasilacza, poziomie naładowania baterii w oprawie awaryjnej).
• Standaryzacja: DALI jest otwartym standardem, co zapewnia kompatybilność urządzeń różnych producentów, o ile są one certyfikowane.
• Prostota okablowania: magistrala DALI to prosta, dwużyłowa linia sterująca, bez polaryzacji, którą można prowadzić razem z przewodami zasilającymi (w odpowiedniej izolacji).

Dlaczego DALI jest idealne do integracji?

Standard DALI od początku był projektowany z myślą o zarządzaniu różnymi typami urządzeń oświetleniowych. Co najważniejsze, standard obejmuje również specyfikacje dla sterowania i monitorowania oświetlenia awaryjnego (IEC 62386-202). Oznacza to, że na tej samej magistrali DALI mogą pracować:

• oprawy oświetlenia podstawowego (ściemnialne, o zmiennej barwie światła),
• oprawy oświetlenia awaryjnego (z własnymi bateriami lub zasilane centralnie),
• czujniki (obecności, ruchu, światła dziennego),
• moduły przekaźnikowe,
• interfejsy przycisków,
• jednostki sterujące i bramki do innych systemów (np. BMS - Building Management System).

Ta wszechstronność sprawia, że DALI jest naturalnym wyborem dla tworzenia zintegrowanych, inteligentnych systemów oświetleniowych w nowoczesnych budynkach.

Korzyści z integracji oświetlenia podstawowego i awaryjnego przez DALI

Połączenie obu systemów w ramach jednej platformy zarządzania DALI przynosi szereg wymiernych korzyści:

Zwiększona efektywność energetyczna

• współdzielenie czujników: czujniki obecności i światła dziennego, zainstalowane w ramach systemu DALI, mogą sterować zarówno oświetleniem podstawowym (ściemnianie, wyłączanie, gdy nie jest potrzebne), jak i potencjalnie wpływać na logikę działania systemu awaryjnego (np. informując o obecności w danej strefie).
• optymalizacja zużycia energii: centralne zarządzanie pozwala na precyzyjne programowanie harmonogramów działania, scen świetlnych i strategii ściemniania dla oświetlenia podstawowego, maksymalizując oszczędności.
• monitoring zużycia: niektóre urządzenia DALI potrafią raportować zużycie energii, co pozwala na jego analizę i dalszą optymalizację.

Uproszczona instalacja i okablowanie

• redukcja ilości przewodów: wykorzystanie wspólnej magistrali sterującej DALI dla obu typów oświetlenia znacząco zmniejsza ilość potrzebnego okablowania w porównaniu do systemów w pełni rozdzielonych.
• łatwiejsze uruchomienie: cyfrowe adresowanie i konfiguracja za pomocą oprogramowania upraszczają proces uruchomienia i testowania instalacji.

Zaawansowany monitoring i konserwacja

To jedna z największych zalet integracji, szczególnie w kontekście oświetlenia awaryjnego:

• centralny monitoring stanu wszystkich opraw: system DALI umożliwia bieżące sprawdzanie statusu każdej podłączonej oprawy – zarówno podstawowej (awaria źródła światła, awaria zasilacza), jak i awaryjnej (dodatkowo awaria baterii, awaria układu ładowania, wynik ostatniego testu).
• pełna automatyzacja testów oświetlenia awaryjnego: standard DALI (część -202) definiuje komendy pozwalające na zdalne inicjowanie wymaganych prawem testów funkcjonalnych (miesięcznych) i testów pełnej autonomii (rocznych). Wyniki tych testów są automatycznie rejestrowane przez system.
• automatyczne raportowanie i tworzenie dziennika: system zarządzający DALI może automatycznie generować raporty z testów i rejestrować wszelkie awarie, co stanowi gotowy dziennik oświetlenia awaryjnego wymagany przez normę PN-EN 50172. Eliminuje to konieczność ręcznego prowadzenia dokumentacji i minimalizuje ryzyko błędów.
• konserwacja predykcyjna: analiza danych historycznych (np. o czasie pracy lamp, liczbie cykli ładowania baterii, zarejestrowanych błędach) może pomóc w przewidywaniu potencjalnych awarii i planowaniu działań serwisowych zanim dojdzie do usterki.

Poprawione bezpieczeństwo i niezawodność

• szybka reakcja na awarie: natychmiastowe powiadomienie o jakiejkolwiek usterce w systemie (czy to w oprawie podstawowej, czy awaryjnej) pozwala na podjęcie szybkich działań naprawczych, minimalizując czas, w którym system nie działa poprawnie.
• gwarancja zgodności z normami: automatyzacja testów oświetlenia awaryjnego zapewnia ich regularne i rzetelne przeprowadzanie zgodnie z wymaganiami PN-EN 50172.
• zaawansowane scenariusze: integracja z systemem zarządzania budynkiem (BMS) może pozwolić na realizację bardziej zaawansowanych scenariuszy bezpieczeństwa, np. automatyczne włączenie pełnej mocy oświetlenia na drogach ewakuacyjnych w odpowiedzi na sygnał z systemu PPOŻ.

Elastyczność i skalowalność

• łatwa rekonfiguracja: zmiana przypisania opraw do grup, modyfikacja scen świetlnych czy logiki działania czujników odbywa się poprzez zmianę konfiguracji w oprogramowaniu, bez konieczności fizycznej ingerencji w okablowanie. Jest to niezwykle przydatne przy zmianach aranżacji biura czy funkcji pomieszczeń.
• prosta rozbudowa: dodanie nowych opraw czy czujników do systemu DALI jest stosunkowo proste – wystarczy podłączyć je do magistrali i skonfigurować w systemie.

Rola Awex w zintegrowanych systemach oświetleniowych

Firma Awex, jako doświadczony producent zarówno oświetlenia podstawowego, jak i awaryjnego, doskonale rozumie potrzeby nowoczesnych budynków i potencjał drzemiący w integracji systemów. Oferujemy kompleksowe rozwiązania wspierające tworzenie inteligentnych i bezpiecznych instalacji oświetleniowych:

• Szeroka gama opraw oświetlenia podstawowego LED z interfejsem DALI: nasze portfolio obejmuje nowoczesne panele LED, systemy liniowe, oprawy typu downlight i inne, które są fabrycznie przygotowane do pracy w systemach sterowania DALI, umożliwiając płynne ściemnianie i zaawansowane zarządzanie.

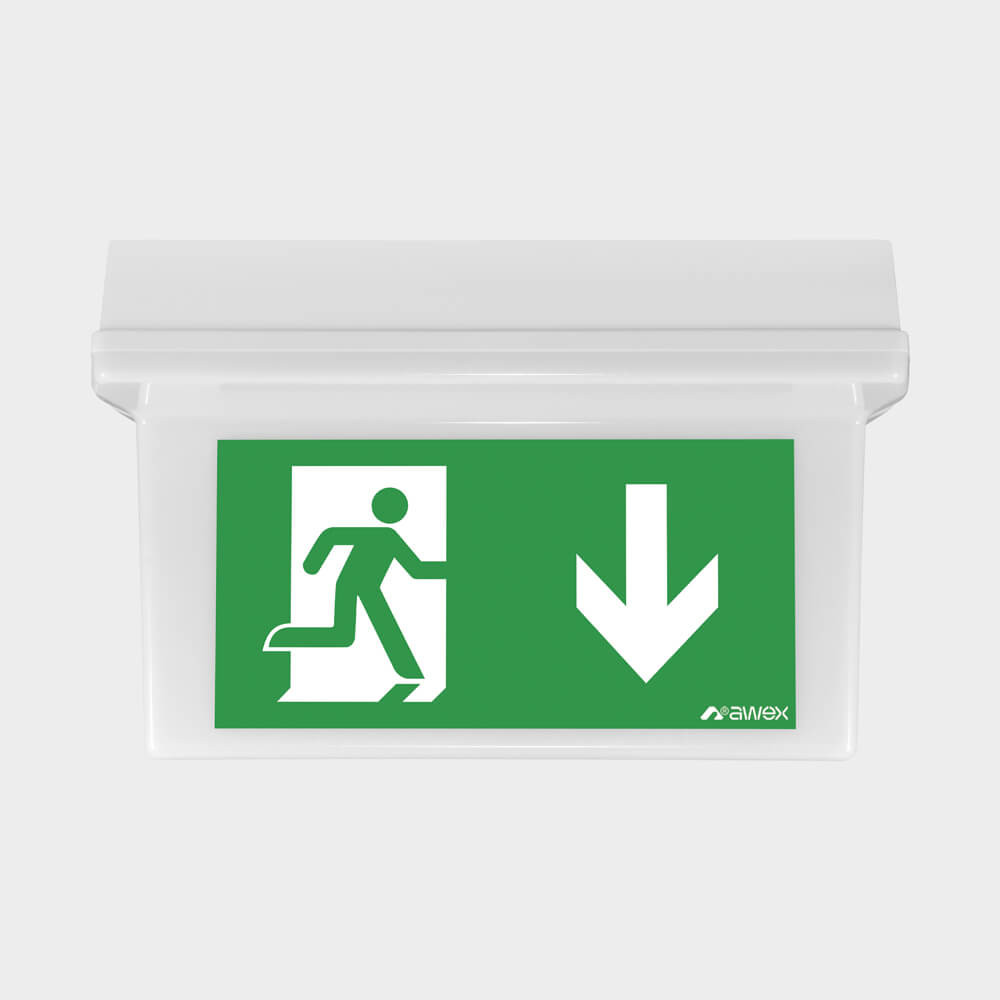

• Nowoczesne oprawy i systemy oświetlenia awaryjnego kompatybilne z DALI: dostarczamy oprawy awaryjne oraz moduły zasilania awaryjnego wyposażone w interfejs DALI, które w pełni wspierają standardowe komendy DALI dla oświetlenia awaryjnego (IEC 62386-202). Pozwala to na ich bezproblemową integrację w ramach ogólnobudynkowego systemu DALI i korzystanie z zalet centralnego monitoringu i automatycznego testowania.
• Zaawansowane systemy centralnego monitoringu oświetlenia awaryjnego: nasze dedykowane systemy, takie jak Awex RUBIC (adresowalny system testujący) czy Awex DATA 2 (system centralnej baterii z monitoringiem), zapewniają najwyższy poziom nadzoru nad bezpieczeństwem. Systemy te mogą funkcjonować autonomicznie lub być integrowane z nadrzędnymi systemami zarządzania budynkiem (BMS), często poprzez standardowe protokoły komunikacyjne lub dedykowane bramki, przekazując informacje o stanie systemu awaryjnego do centralnego systemu zarządzania.
• Wsparcie projektowe i techniczne: nasi eksperci pomagają w projektowaniu zintegrowanych systemów oświetleniowych, dobierając odpowiednie komponenty i zapewniając zgodność zarówno z normami dotyczącymi oświetlenia podstawowego (PN-EN 12464-1), jak i awaryjnego (PN-EN 1838, PN-EN 50172).

Dzięki produktom i wsparciu Awex możliwe jest stworzenie spójnego, inteligentnego systemu oświetleniowego, który optymalizuje zużycie energii i koszty utrzymania, jednocześnie gwarantując najwyższy poziom bezpieczeństwa.

Wdrożenie zintegrowanego systemu – Co wziąć pod uwagę?

Implementacja zintegrowanego systemu oświetleniowego wymaga starannego planowania i wiedzy specjalistycznej. Kluczowe aspekty to:

• Wczesne planowanie: decyzję o integracji najlepiej podjąć na etapie projektowania budynku lub generalnego remontu.
• Współpraca specjalistów: konieczna jest ścisła współpraca między projektantem oświetlenia, projektantem instalacji elektrycznych oraz, jeśli dotyczy, integratorem systemów BMS.
• Dobór certyfikowanych komponentów: należy stosować wyłącznie urządzenia (oprawy, zasilacze, czujniki, sterowniki) posiadające certyfikat zgodności ze standardem DALI.
• Projekt magistrali DALI: należy uwzględnić ograniczenia dotyczące długości magistrali, liczby urządzeń na linii oraz topologii sieci.
• Profesjonalne uruchomienie: konfiguracja adresów, grup, scen i logiki sterowania wymaga odpowiednich narzędzi i wiedzy.

Podsumowanie

Integracja oświetlenia podstawowego i awaryjnego za pomocą nowoczesnych systemów zarządzania, takich jak DALI, to krok w stronę bardziej inteligentnych, efektywnych i bezpiecznych budynków. Synergia wynikająca z połączenia tych dwóch kluczowych systemów przekłada się na wymierne korzyści: niższe koszty eksploatacji dzięki oszczędności energii i uproszczonej konserwacji, zwiększone bezpieczeństwo dzięki stałemu monitoringowi i automatyzacji testów, oraz większą elastyczność w zarządzaniu oświetleniem.

Choć wdrożenie takiego systemu wymaga starannego planowania, długoterminowe korzyści zdecydowanie przewyższają początkowe wyzwania. Jest to podejście, które staje się standardem w nowoczesnym budownictwie i przy modernizacjach istniejących obiektów.

Firma Awex, dzięki swojemu doświadczeniu i szerokiej ofercie produktów kompatybilnych z DALI, jest gotowa wspierać Państwa w realizacji projektów zintegrowanych systemów oświetleniowych. Zapraszamy do kontaktu z naszymi specjalistami, aby omówić, jak możemy pomóc w stworzeniu optymalnego rozwiązania dla Państwa budynku, łączącego najwyższą wydajność energetyczną z bezkompromisowym bezpieczeństwem.
