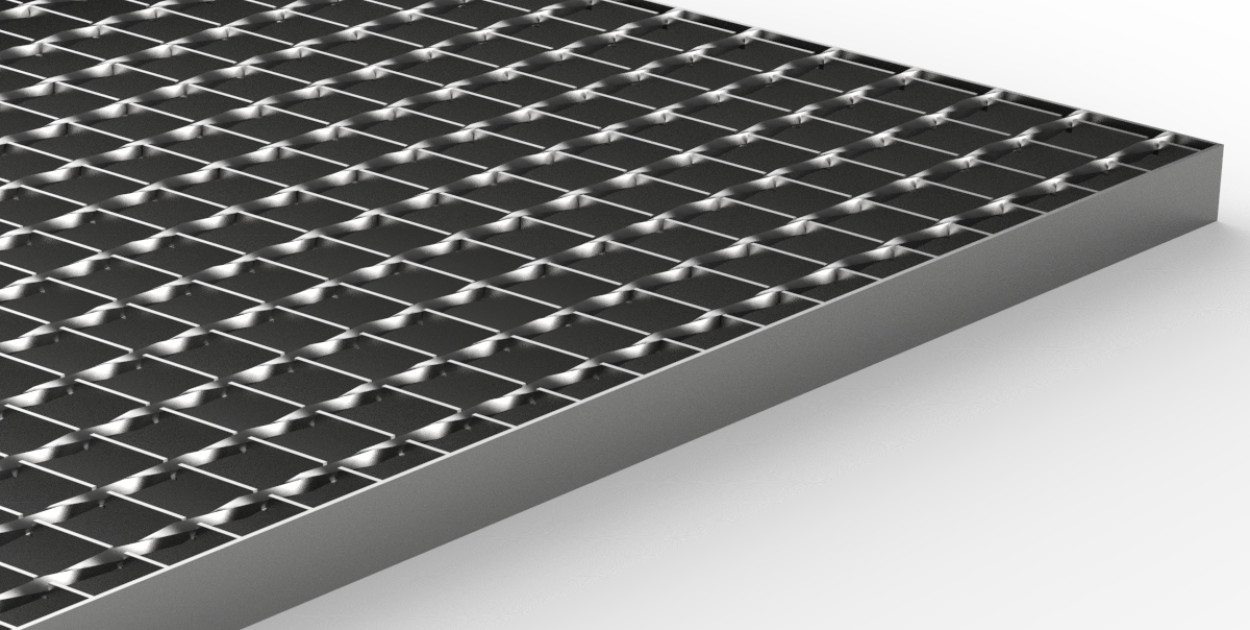

Kraty pomostowe — rodzaje, standardowe wymiary i tolerancje

Kraty pomostowe stanowią podstawowy element konstrukcyjny podestów, kładek serwisowych oraz ciągów komunikacyjnych w obiektach technicznych. W ofercie Kratosfery znajdują się kraty zgrzewane z obramowaniem, dostępne w kilku typowych długościach oraz w standardowej szerokości umożliwiającej modułowe zestawianie pól. Produkty te są ocynkowane ogniowo i wykonywane z zachowaniem typowych tolerancji montażowych, co przyspiesza prace instalacyjne i zwiększa przewidywalność końcowego efektu.

Standardy wymiarowe i planowanie modułów

W standardowej ofercie dostępne są kraty pomostowe o długości (L) płaskownika nośnego wynoszącej 500, 800, 1000 lub 1200 mm. Większość z nich łączona jest ze standardową szerokością 1000 mm, co ułatwia podział większej powierzchni na powtarzalne moduły krat. Dzięki takiemu ujednoliceniu wymiarów można przewidywalnie zaplanować rozkład podestów i znacznie skrócić czas potrzebny na montaż.

Moduł oczka i sztywność

W większości krat pomostowych stosowany jest moduł oczka na poziomie ok. 34×38 mm. Taki układ stanowi rozsądny kompromis między wystarczającą przepuszczalnością a wymaganą sztywnością elementu pełniącego funkcję pomostu lub podestu. Dodatkowo, zgodność modułu oczka kraty pomostowej z modułem oczka wykorzystanym w stopniach schodowych pozwala zachować jednolity rytm całej konstrukcji schodów i podestów.

Tolerancje i definicja wymiarów

Wszystkie kraty pomostowe produkowane są z typową tolerancją wymiarową +0/−4 mm, co znacznie ułatwia ich dopasowanie do ram konstrukcyjnych i ościeży. Należy pamiętać, że wymiar „L” definiuje długość płaskownika nośnego – ta informacja jest istotna przy planowaniu rozstawu podpór oraz kierunku układania kolejnych pól krat. Precyzyjne określenie wymaganych wymiarów i tolerancji już na etapie projektu przyspiesza późniejsze prace montażowe.

Materiał, obramowanie i powłoka

Sztywna, zgrzewana konstrukcja kraty wraz z obwodowym obramowaniem ułatwia montaż łączników mocujących oraz zapewnia estetyczne wykończenie brzegów modułu. Zastosowanie ocynku ogniowego jako powłoki ochronnej zwiększa odporność krat na korozję i wydłuża okres ich bezawaryjnej eksploatacji. Warto dodać, że w tej samej rodzinie produktowej znajdują się również stopnie schodowe oparte na tożsamej technologii (stal S235JR + ocynk ogniowy), co umożliwia budowę spójnego systemu połączonych podestów i biegów schodowych.

Dobór długości do warunków pracy

Krótsze pola krat (np. o długości L = 500 mm) dobrze sprawdzają się tam, gdzie przewidziano gęsty rozstaw podpór lub występują ograniczenia przestrzenne. Dłuższe kraty (L = 1000 lub 1200 mm) pozwalają szybciej wykonywać długie ciągi komunikacyjne i zmniejszyć liczbę łączeń między kolejnymi modułami. We wszystkich przypadkach należy dobierać długość i szerokość krat w powiązaniu z rozstawem podpór oraz głównym kierunkiem ruchu użytkowników na danym obiekcie.

Projektowanie pól i podpór - ujęcie praktyczne

Przy projektowaniu układu kraty zaleca się na początku podzielić przestrzeń na pola o standardowej szerokości 1000 mm, a następnie dopasować długości L poszczególnych krat do planowanego rozstawu podpór. Takie podejście upraszcza proces zamawiania gotowych modułów oraz skraca czas ich montażu na obiekcie.

Montaż i eksploatacja - wskazówki ogólne

Wykorzystanie gotowych modułów krat pomostowych znacząco redukuje zakres prac warsztatowych na miejscu budowy. Powtarzalność wymiarów i zachowanie wąskich tolerancji sprawiają, że dopasowanie krat do ram konstrukcyjnych oraz sąsiednich pól przebiega sprawnie, a zastosowana powłoka ocynkowana minimalizuje potrzebę konserwacji podczas eksploatacji. Rozwiązanie to jest szczególnie korzystne dla inwestorów stawiających na przewidywalne parametry techniczne oraz estetyczne wykończenie konstrukcji.

Podsumowanie

Kraty pomostowe oferowane przez Kratosferę łączą w sobie modułowy system długości (L od 500 do 1200 mm) i stałą szerokość 1000 mm z typowym modułem oczka ~34×38 mm, standardową tolerancją +0/−4 mm oraz wykończeniem ocynkiem ogniowym. Taka konfiguracja parametrów znacznie upraszcza zarówno etap projektowania, jak i późniejszy montaż oraz ułatwia dalsze utrzymanie ciągów komunikacyjnych.

Dlaczego obramowanie ma znaczenie

Obwodowe obramowanie kraty pomostowej pełni kilka istotnych funkcji. Po pierwsze, ułatwia mocowanie krat do konstrukcji – można w nim łatwo poprowadzić łączniki (np. śruby czy spinki mocujące). Po drugie, usztywnia i zabezpiecza ono krawędzie pól kratowych przed uszkodzeniami mechanicznymi. Dzięki obramowaniu krata zachowuje estetyczny wygląd oraz przewidywalną, prostą linię styku z sąsiadującymi elementami konstrukcji.
